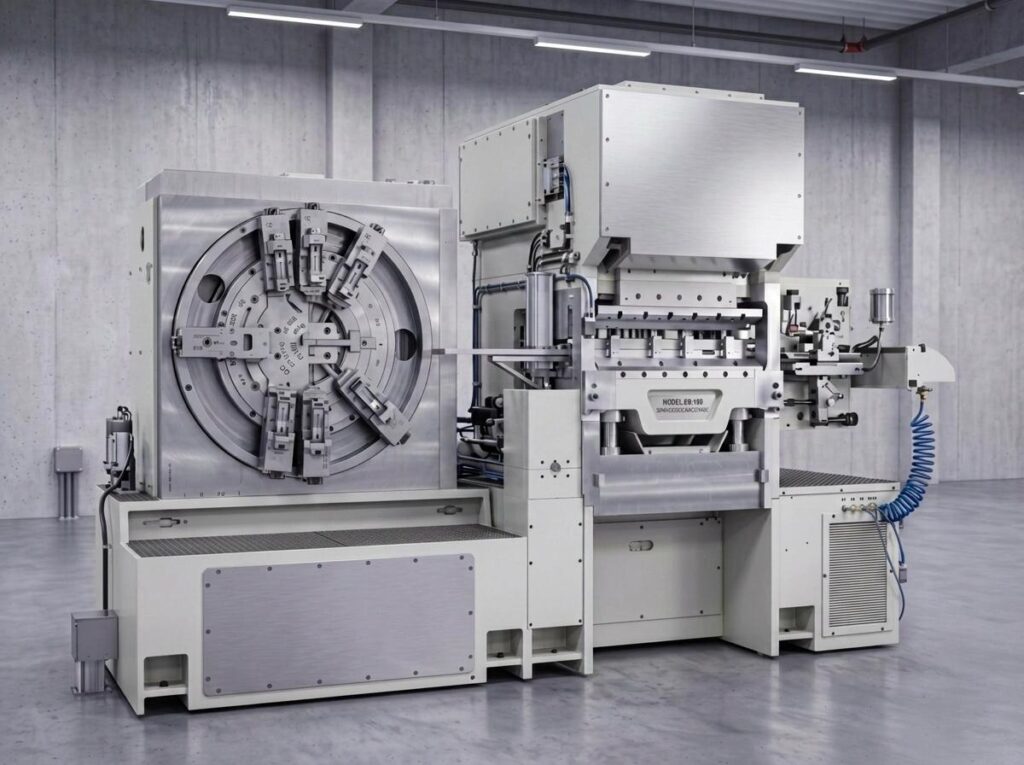

FMS-Q 700 RS
Top-of-Line-Stanz-Biegeautomat mit 700 kN Stanzkraft.
Die FMS-Q 700 RS ist unser Flaggschiff der radialen Baureihe mit 700 kN Stanzkraft, 22 bis 50 kW Antriebsleistung. Sie verarbeitet dicke Bandmaterialien bis 4 mm und fertigt großvolumige Drahtbauteile zuverlässig.
Spezifikationen auf einen Blick
Relevante technische Werte, detaillierte Konfigurationsmöglichkeiten und Optionen finden Sie weiter unten oder im Datenblatt.
- Produktionsleistung
- 15 – 180 Teile/min
- Bandbreite
- bis 60 mm
- Materialdicke
- bis 3 mm
- Drahtdurchmesser
- bis Ø 8 mm
- Einzug
- Mech. Zangeneinzug oder Servoeinzug
- Stanzkraft
- 700 kN
- Stanzhub-Optionen
- 20/25 mm
- Stanzeinheiten
- bis zu 1
- Biegeschlitten
- bis zu 8
- Biegekraft
- 40 – 60 kN
- Biegehub
- 65 mm
- Antriebsleistung
- 22/50 kW
- Werkzeugwechsel
- 45 Min.
- Abmessungen (L × B × H)
- 3200 × 1900 × 2600 mm
- Gewicht
- 16000 kg
- Steuerung
- B&R-Steuerungssystem mit Powerlink-Schnittstelle, IPC mit Touchscreen und Werkzeugüberwachung
- Farben (Sockel / Hauben)
- RAL 7035 / RAL 5003
Einsatzgebiete der FMS-Q 700 RS
-
Bauindustrie
Befestigungs- und Verbindungsteile für Trockenbau, vorgefertigte Module, Fassadensysteme und Konstruktion. Verzinkt oder Edelstahl.
-
Energietechnik
Stromschienen, Kontaktklemmen und Hochstrom-Anschlüsse aus Kupfer und Messing für Schaltanlagen, Photovoltaik und Energieverteilung.
-
Anlagenbau
Lasttraversen, Halterungen, Aufhängungen, Strukturteile mit dickem Material. Für Industrieanlagen, Verfahrenstechnik, Maschinenbau.
-
Sondermaschinenbau
Großvolumige Bauteile mit langen Zyklen und Mehrfach-Biegeoperationen. Ideal für asymmetrische, breitformatige und projektbezogene Werkstücke.
-
Automobilindustrie
Federelemente, Kontaktbrücken, Befestigungsclips und Steckverbinder für Bordnetz, Karosserie und Elektronik. Hohe Stückzahlen, gleichbleibende Präzision.
-
Elektroindustrie
Stanzbiegeteile für Schalter, Relais, Steckverbinder, Sicherungen und Leiterplatten-Halter. Gold- oder zinnplattiert, höchste Maßhaltigkeit.
-
Konsumgüterindustrie
Federn, Kontakte, Clips und Drahtkörbe für Haushaltsgeräte, Möbel und Accessoires. In Millionen-Serien wirtschaftlich und prozesssicher gefertigt.
-
Medizintechnik
Edelstahl-Lamellen, chirurgische Instrumentenkomponenten und Präzisions-Mikroteile mit Spiegelpolitur. Biokompatibel und zertifizierungsfähig.
-
Möbelindustrie
Beschläge, Auszugsführungen, Scharniere und dekorative Verbindungsteile in Chrom oder verzinkter Ausführung. Präzise, in hoher Wiederholgenauigkeit.
Kompatible Komponenten & Optionen
Drahtrichtwerke
- WSU-RL 6,0 Draht 2,0 – 6,0 mm
Mechanische Einzüge
- MFU-R 400/120 Einzuglänge 400/120 mm
Pressemodule
- PM 700/20 700 kN, 20 mm Hub
- PM 700/25 700 kN, 25 mm Hub
Biegeschlitten
- FU 40/65 40 kN, 65 mm Hub
- FU 60/55 60 kN, 55 mm Hub
