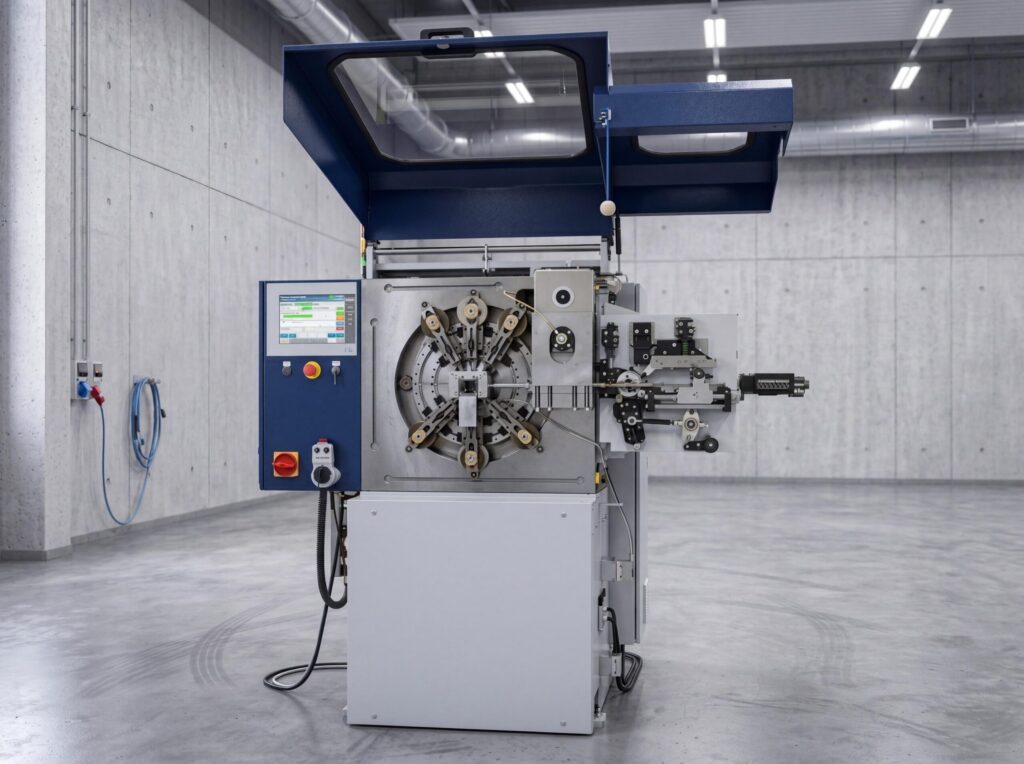

FMS-Q 80 RS
Kompakter Stanz-Biegeautomat für anspruchsvolle Bauteile.
Diese kompakte Stanzbiegemaschine verarbeitet Bandmaterial bis 50 mm Breite und 1,5 mm Dicke sowie Draht bis 4 mm Durchmesser. Bis zu 400 Teile pro Minute. Optional mit 80 kN Stanzeinheit, wahlweise mit mechanischem Präzisionszangeneinzug oder elektronischem Vorschub.
Spezifikationen auf einen Blick
Relevante technische Werte, detaillierte Konfigurationsmöglichkeiten und Optionen finden Sie weiter unten oder im Datenblatt.
- Produktionsleistung
- 30 – 400 Teile/min
- Bandbreite
- bis 50 mm
- Materialdicke
- bis 1.5 mm
- Drahtdurchmesser
- bis Ø 4 mm
- Einzug
- Mech. Zangeneinzug oder Servoeinzug
- Stanzkraft
- 80 kN
- Stanzhub-Optionen
- 5/10/12 mm
- Stanzeinheiten
- bis zu 1
- Biegeschlitten
- bis zu 11
- Biegekraft
- 12 – 22 kN
- Biegehub
- 44 mm
- Antriebsleistung
- 4 kW
- Werkzeugwechsel
- 30 Min.
- Abmessungen (L × B × H)
- 1800 × 1200 × 2100 mm
- Gewicht
- 3200 kg
- Steuerung
- B&R-Steuerungssystem mit Powerlink-Schnittstelle, IPC mit Touchscreen und Werkzeugüberwachung
- Farben (Sockel / Hauben)
- RAL 7035 / RAL 5003
Einsatzgebiete der FMS-Q 80 RS
Automobilindustrie
Federelemente, Kontaktbrücken, Befestigungsclips und Steckverbinder für Bordnetz, Karosserie und Elektronik. Hohe Stückzahlen, gleichbleibende Präzision.
Elektroindustrie
Stanzbiegeteile für Schalter, Relais, Steckverbinder, Sicherungen und Leiterplatten-Halter. Gold- oder zinnplattiert, höchste Maßhaltigkeit.
Medizintechnik
Edelstahl-Lamellen, chirurgische Instrumentenkomponenten und Präzisions-Mikroteile mit Spiegelpolitur. Biokompatibel und zertifizierungsfähig.
Kompatible Komponenten & Optionen
Bandrichtwerke
- SSU-R 12 12 mm Bandbreite, 0,5 mm Dicke
- SSU-R 24 24 mm Bandbreite, 0,4 mm Dicke
- SSU-RL 50 50 mm Bandbreite, 1,5 mm Dicke (rechts/links)
Drahtrichtwerke
- WSU-RL 1,5 Draht 0,5 – 1,5 mm (rechts/links)
- WSU-RL 3,5 Draht 1,5 – 3,5 mm (rechts/links)
Mechanische Einzüge
- MFU-R 60/30 Einzuglänge 60/30 mm — vorne und hinten
Elektronische Walzeneinzüge
- BRF 080 T 80 mm Materialbreite
- BRF 140 T 140 mm Materialbreite
Elektronische Zangenvorschübe
- EZ 90-680 50 mm Breite, 90 mm Vorschub
- EZ 150-1000 50 mm Breite, 150 mm Vorschub
Stanzeinheiten
- PU 80/5 80 kN, 5 mm Hub
- PU 80/10 80 kN, 10 mm Hub
- PU 80/12 80 kN, 12 mm Hub
Biegeschlitten
- FU 8/30 8 kN, 30 mm Hub
- FU 12/45 12 kN, 45 mm Hub
- FU 22/40 22 kN, 40 mm Hub
- FU 40/25 40 kN, 25 mm Hub
