Lineare Stanzbiegemaschinen im Überblick
Linear angeordnete Biegeschlitten, bis 12 parallele Schieber für lange, schmale Bauteile mit hoher Wiederholgenauigkeit.
Maschinen im Vergleich
Schließen Sie dieses Fenster und nutzen Sie „+ Maschine vergleichen" im Portfolio, um weitere Maschinen hinzuzufügen.

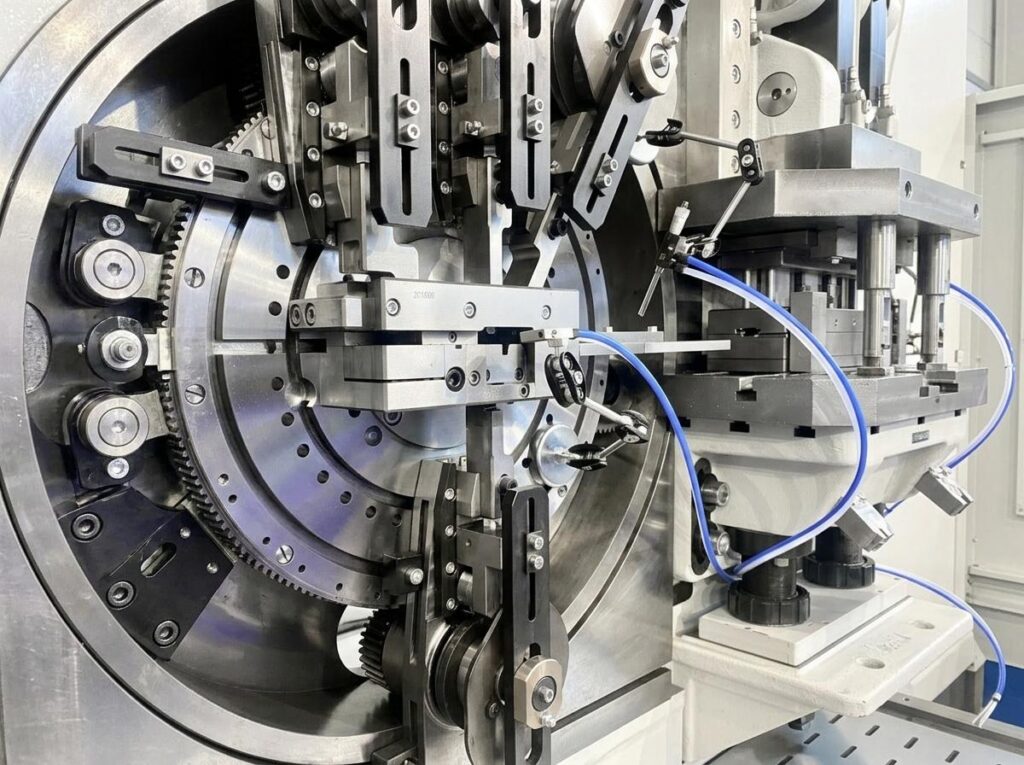

Die Vorteile unserer linearen Stanzbiegemaschinen
Die Stanzbiegemaschine linear fertigt anspruchsvolle Stanz-Biegeteile prozesssicher in Serie. Starke Stanzaggregate, flexible Werkzeugkonzepte und moderne Steuerungstechnik. Effizient, präzise und reproduzierbar, auch bei hohen Stückzahlen über mehrere Schichten.
-
01
Hohe Produktionsleistung
Bis zu 360 Teile pro Minute fertigen auch hohe Stückzahlen wirtschaftlich.
-
02
Maximale Präzision
Der Präzisions-Zangeneinzug mit 0,01 mm Wiederholgenauigkeit liefert konstante Bauteilqualität und reproduzierbare Ergebnisse.
-
03
Flexible Werkzeugkonzepte
Bis zu 12 Biegeschlitten und zusätzliche Bewegungen über die hintere Steuerwelle setzen komplexe Bauteilgeometrien effizient um.
-
04
Leistungsstarke Verarbeitung
Für Band, Draht und anspruchsvolle Werkstücke. Mit hohen Stanz- und Biegekräften.
Lineare Stanzbiegemaschinen im Direktvergleich
Die sieben wichtigsten technischen Daten auf einen Blick, direkt aus den Produktdetails.
| Technische Daten | FMS-Q 250 L | FMS-Q 700 L |
|---|---|---|
| max. Bandbreite | 60 mm | 60 mm |
| max. Banddicke | 2.5 mm | 3 mm |
| max. Drahtdurchmesser | 6 mm | 8 mm |
| Produktionsleistung | 360 T/min | 180 T/min |
| Stanzkraft | 250 kN | 700 kN |
| Biegekraft | 40/50 kN | 30/50 kN |
| Antriebsleistung | 15 kW | 50 kW |
FMS-Q 250 L
- max. Bandbreite
- 60 mm
- max. Banddicke
- 2.5 mm
- max. Drahtdurchmesser
- 6 mm
- Produktionsleistung
- 360 T/min
- Stanzkraft
- 250 kN
- Biegekraft
- 40/50 kN
- Antriebsleistung
- 15 kW
FMS-Q 700 L
- max. Bandbreite
- 60 mm
- max. Banddicke
- 3 mm
- max. Drahtdurchmesser
- 8 mm
- Produktionsleistung
- 180 T/min
- Stanzkraft
- 700 kN
- Biegekraft
- 30/50 kN
- Antriebsleistung
- 50 kW
Die FMS-Q-L-Baureihe. Linear für lange, schmale Bauteile.
Linear angeordnete Biegeschlitten, bis 12 parallele Schieber. Gebaut für Sammelschienen, Stromschienen, Pinleisten und Steckverbindungs-Schienen.

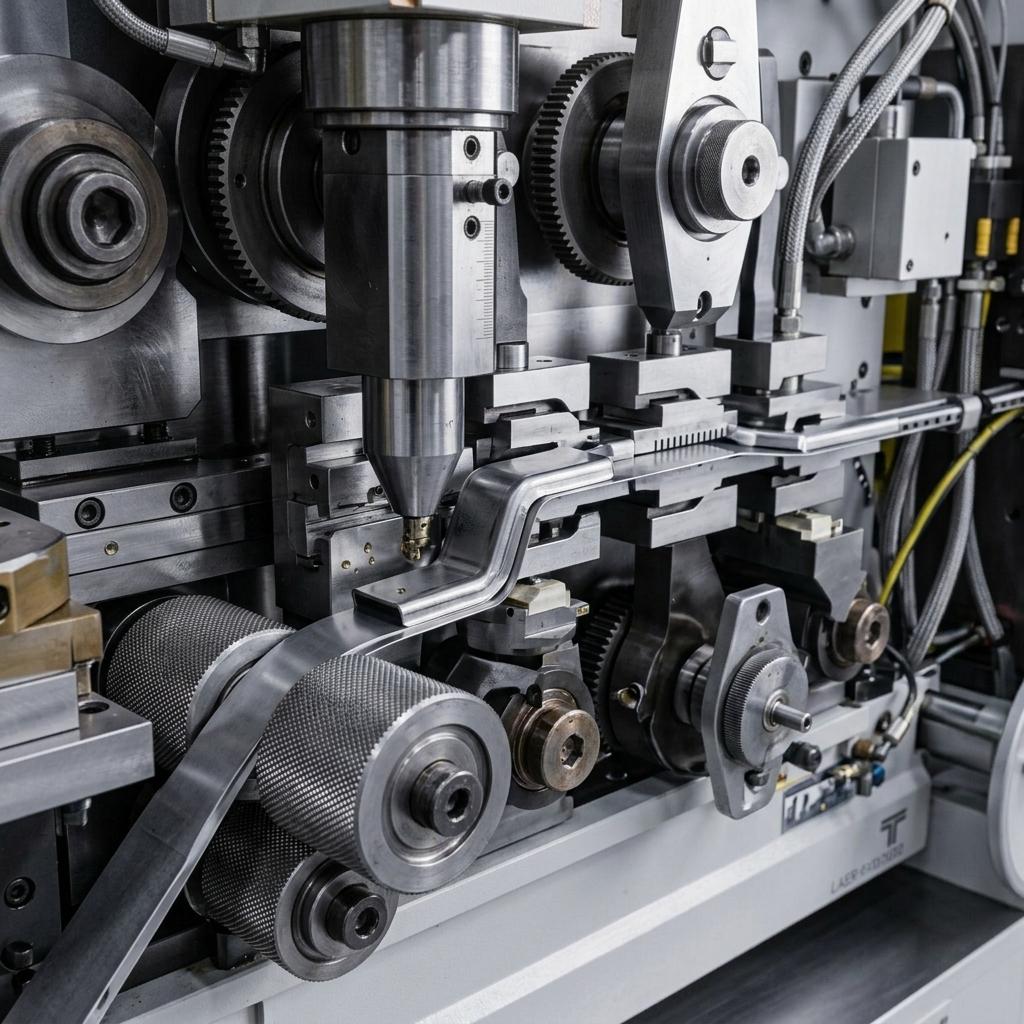

Zwei Modelle: FMS-Q 250 L für Standardanwendungen, FMS-Q 700 L für Großserien mit dicken Kupfer-Stromschienen.
Welche Maschine passt zu Ihrem Bauteil?
Foto hochladen, beschreiben oder Beispiel auswählen. Unser System schlägt Ihnen die passende Lösung vor, und wir rufen Sie noch heute zurück, sodass Sie eine individuelle Beratung erhalten.
- 1 Foto hochladen, Beispiel auswählen oder Vorhaben beschreiben.
- 2 Sie erhalten eine erste Maschinenempfehlung und Machbarkeitseinschätzung.
- 3 Unverbindliche Anfrage starten und direktes Gespräch mit dem Ingenieur.
Analysiere Ihr Vorhaben — typischerweise 3-5 Sekunden …
Hinweis: Die KI liefert unverbindliche Vorschläge und erste Orientierungshilfen. Angaben können fehlerhaft sein und ersetzen keine persönliche Beratung. Für eine individuelle Empfehlung vereinbaren Sie bitte einen Beratungstermin.
Hier hilft persönliche Beratung weiter
Anfrage absenden
Ihre Auswahl ist schon hinterlegt. Bitte noch kurz Ihre Kontaktdaten — wir melden uns innerhalb von 1-2 Werktagen.
Alle Fertigungsbeispiele
Häufige Fragen zur linearen Baureihe FMS-Q L
Bei langgestreckten Bauteilen wie Sammelschienen, Stromschienen oder Pinleisten. Also Bauteilen, die deutlich länger sind als breit. Die lineare Schlittenanordnung erlaubt mehr Werkzeuge in einer Reihe.
Kupfer-Stromschienen für Mittelspannungs-Schaltanlagen. Sammelschienen für Batteriemodule. Lange Pinleisten für Steuergeräte.
Ja, die FMS-Q 700 L wurde genau dafür entwickelt. 700 kN Stanzkraft, hohe Wiederholgenauigkeit, geeignet für 24/7-Schichtbetrieb.
Linear ist für lange Bauteile spezialisiert. Radial deckt das breitere Spektrum an Geometrien ab.
Welche radiale Stanzbiegemaschine fertigt Ihr Bauteil? Wir beraten Sie.
